KABELBEARBEITUNG BIS 35 mm² QUERSCHNITT

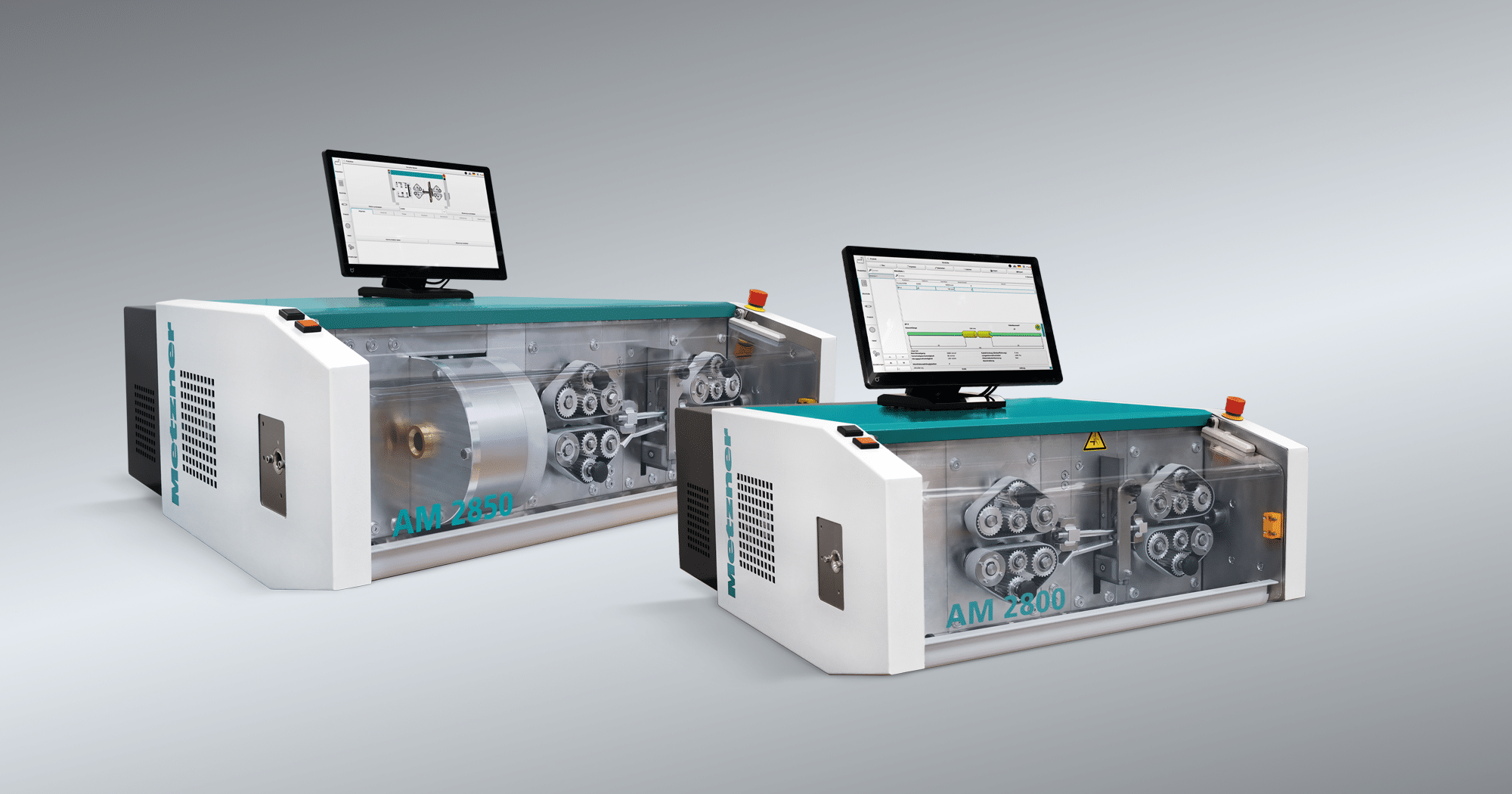

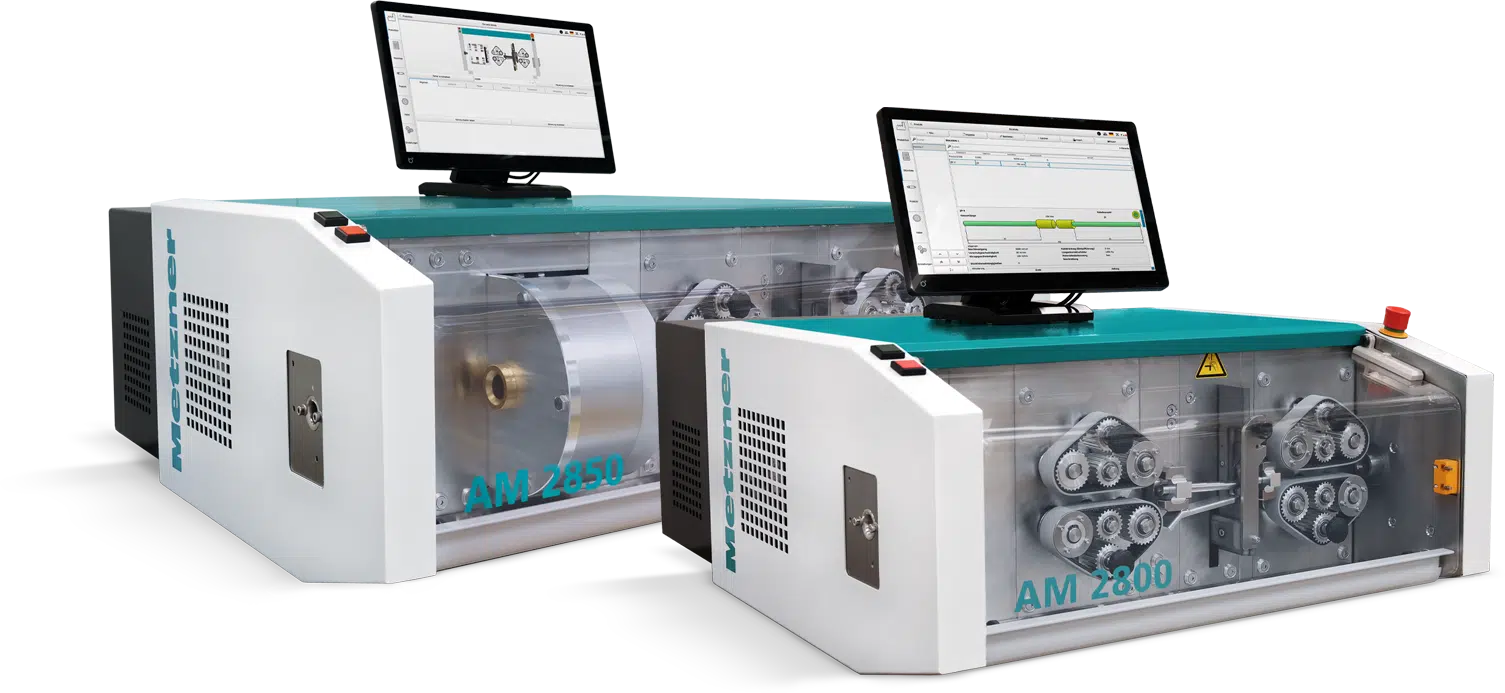

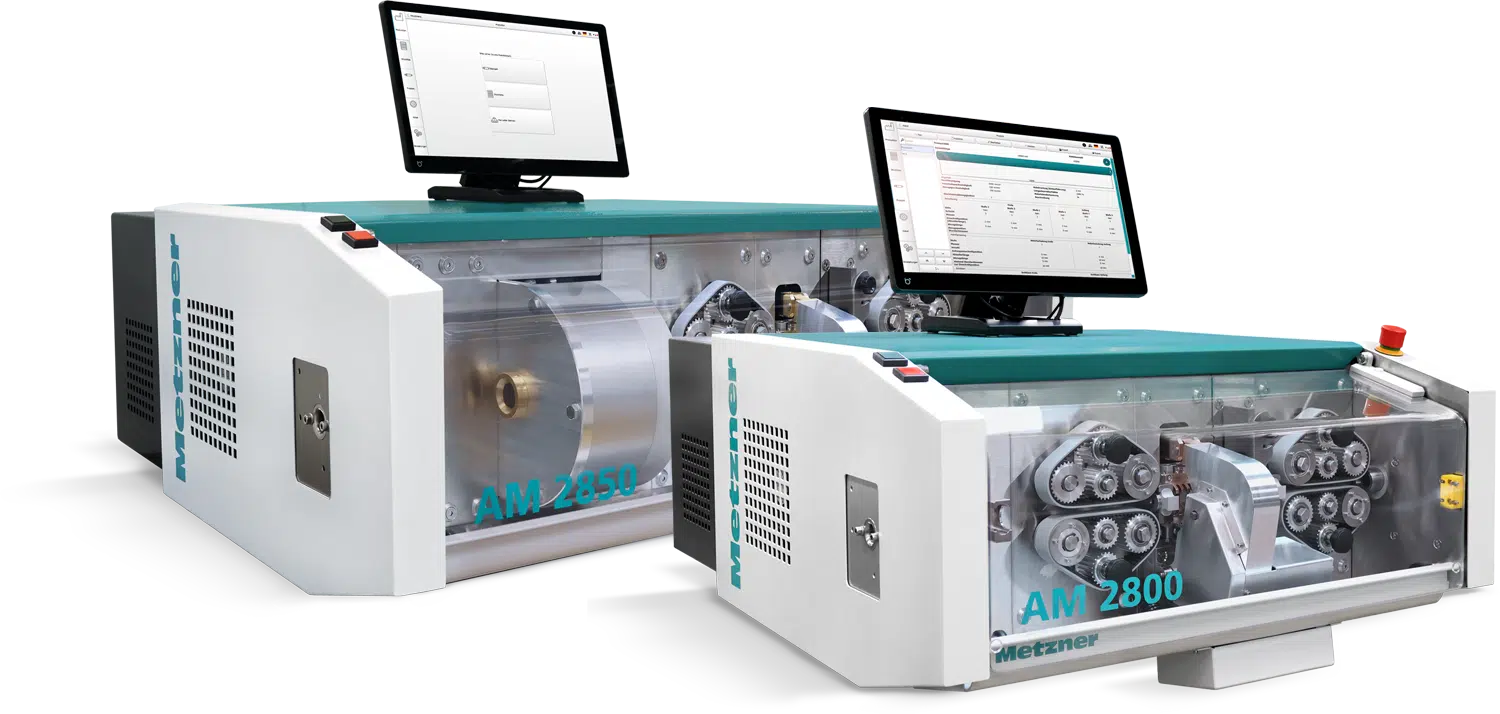

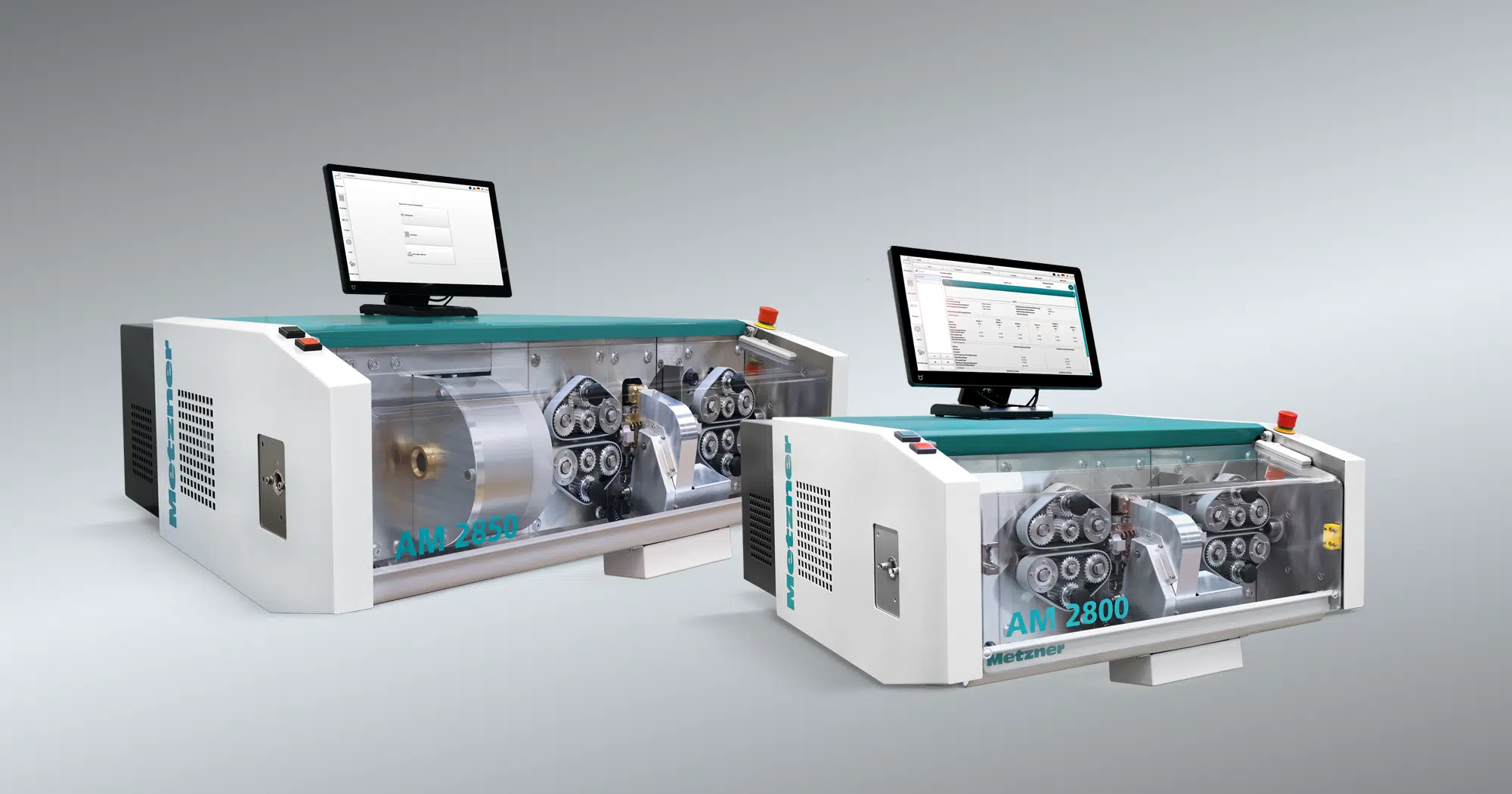

Die neue Metzner AM 2000 Baureihe für die präzise automatisierte Kabelbearbeitung bis 15 mm Durchmesser
Wie alle Metzner Maschinen zur Kabelbearbeitung bietet die Metzner AM 2000 Reihe ein klar erkennbares Leistungsplus. Somit haben Sie ein breiteres Anwendungsspektrum, was wiederum Ihre Investitionssicherheit erhöht. Die Metzner AM 2800 sowie AM 2850 bearbeiten mühelos Kabelquerschnitte bis zu 35 mm² – serienmäßig.
ANWENDUNGEN METZNER AM 2800
Die Metzner AM 2800 ist perfekt für folgende Aufgaben geeignet, wenn Sie Kabel bearbeiten:
ANWENDUNGEN METZNER AM 2850
Die Metzner AM 2850 ist die ideale Lösung für folgende Aufgaben, wenn Sie Kabel verarbeiten:
TECHNISCHE DATEN
| Funktionen | AM 2800 | AM 2850 |
| Rotativ Schneidmodul | – |  |
| Ablängen | |
|
| Abisolieren mit Vollabzug | |
|
| Abisolieren mit Teilabzug | |
|
| Fensterabisolierung | |
|
| Schlitzen | |
|
| Mehrfach abisolieren | 3-fach auf jeder Seite des Kabels | 3-fach auf jeder Seite des Kabels |
| Flachkabel | |
|
| BOM Processing | |
|
| Erkennung des Materialendes | |
|
| Kabellängen-Korrektur | |
|
| Rezeptdaten-Management | |
|
| Längen-Messsystem | optional | optional |
| Maschinen-Parameter | ||
| Transporteinheit | Band | Band |
| Netzwerk / MES interface (Industrie 4.0) | wahlweise | wahlweise |
| Remote-Wartung | PC integriert |
PC integriert |
| Kabelquerschnitt mehrdrähtiger Leiter | 0,5 – 35 mm² | 0,5 – 35 mm² |
| Max. Durchmesser außen | 15 mm | 15 mm |
| Kabellänge | 75 mm – 999 m | 75 mm – 999 m |
| Max. Kabel-Transportgeschwindigkeit | 180 m/Min. | 180 m/Min. |
| Max. Abisolierung bei Vollabzug | Kabelanfang: 75 mm – 180 mm mit schwenkbarem Auslauf: 0 mm – 180 mm Kabelende: 0 mm – 145 mm |
Kabelanfang: 75 mm – 180 mm mit schwenkbarem Auslauf: 0 mm – 180 mm Kabelende: 0 mm – 145 mm |
| USB/Ethernet | |
|
| Elektroanschluss | 230 V; 50 Hz | 230 V; 50 Hz |
| Druckluftanschluss | 6 bar | 6 bar |
| Abmessungen (L x B x H) | 710 mm x 920 mm x 350 mm | 960 mm x 788 mm x 350 mm |
| Bildschirm | 15″ Touchscreen | 15″ Touchscreen |
Mehr Flexibilität bei der Kabelbearbeitung - serienmäßig sowie ohne kostenpflichtige Extras
Sowohl die AM 2800 als auch die AM 2850 sind standardmäßig mit dem innovativen Metzner Doppelmesserschneidkopf ausgestattet. Dabei ermöglichen Ihnen die zwei Messerpaare Arbeitsabläufe, die eine Maschine mit nur einem Messerpaar nicht realisieren kann. Dank des Doppelmessers sind z. B. Ablängen, Abisolieren und Längsschlitzen in einem Arbeitsgang möglich. Ebenso lassen sich V-Messer zum Ablängen und Radius-Messer für einen präzisen Rundum-Schnitt in die Isolation kombinieren. Und das Beste daran: Bei Metzner erhalten Sie diesen Vorteil ohne Mehrkosten.

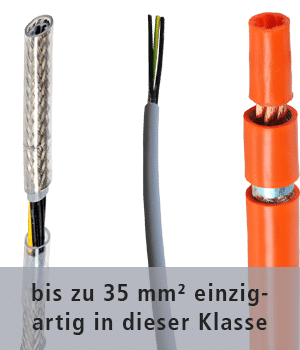

Über 50% mehr Kabelquerschnitt als vergleichbare Maschinen
Beide Modelle überzeugen mit einer Leistung, die in ihrer Klasse heraussticht: Mit 15 mm Durchmesser sowie 35 mm² Querschnitt bekommen Sie deutlich mehr als bei anderen Maschinen dieser Klasse. Der Motor erreicht die dafür notwendige Kraft mühelos. Dieser ist nämlich von Haus aus großzügig ausgelegt, was sich auf die Qualität des Schnittergebnisses natürlich positiv auswirkt.

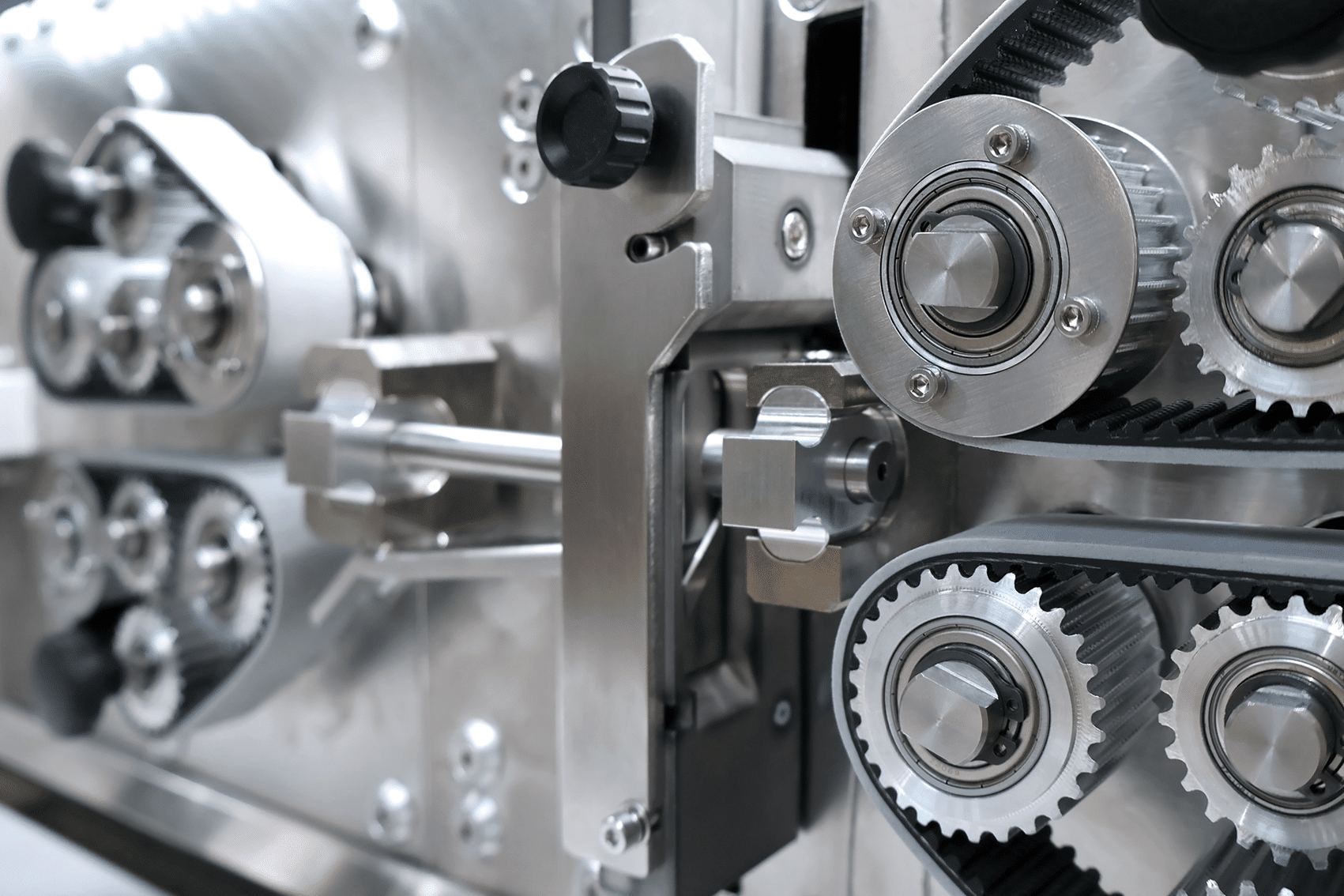

Schwimmendes Band und neuartiges Rotativ-Modul
Ganz neu ist das schwimmende Band, dank dem das Kabel gefedert und somit schonend und sicher geführt wird. Die Bandvorschubmodule sind zudem so konzipiert, dass sie eine große Wirklänge und ein hohes Drehmoment ermöglichen. Das Ergebnis ist die perfekte Kombination aus sanfter Kraftübertragung und hoher Abzugskraft.

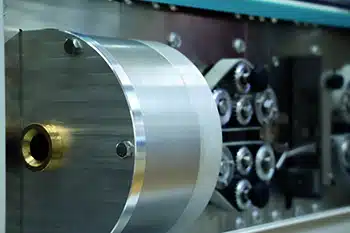

Die Metzner AM 2850 setzt zudem neue Maßstäbe in der Rotativ-Bearbeitung. Der völlig neu entwickelte Rotativ-Schneidkopf sorgt für eine hochpräzise und wiederholgenaue Bearbeitung von mehrschichtigen und komplexen Kabeln wie z.B. Koax-Leitungen.
Software inklusive: alles, was Sie für die Kabelbearbeitung brauchen
Die Software der Metzner AM 2000 Baureihe ist nach dem All-inclusive-Prinzip zusammengestellt. Ob es um die Anbindung von Druckern bzw. Peripheriegeräten, die automatisierte Verarbeitung komplexer Kabellisten oder die Integration in ein MES-System geht, die Modelle der AM 2000 Baureihe sind bereits ab Werk dafür ausgerüstet. Kein Aufpreis, keine versteckten Kosten.
Selbstverständlich folgen die AM 2000 Modelle dem bewährten Metzner-Prinzip. Die modulare Bauweise macht die Maschine flexibel erweiterbar und ermöglicht ebenso individuelle Anpassungen. Die Module und Gehäuse sind leicht zugänglich und somit ausgesprochen wartungsfreundlich.
