Welche Maschine ist ideal zum Kabel bearbeiten?

Grundsätzlich hängt dies vom Durchmesser und Querschnitt der Kabel ab, die Sie bearbeiten möchten. Tischgeräte wie die Metzner AM 1000 erreichen bei dünnen Kabeln hervorragende Leistungen, bei ganz starken Kabeln z.B. benötigt man Maschinen wie die Ramatech Speedy. Im breiten Mittelfeld gibt es z.B. die Modelle der Metzner AM 3000 Serie für Kabelquerschnitte von 0,5 bis 70 mm²

Kabel bearbeiten, automatisch oder manuell?

Beide Verfahren haben ihren Anwendungsbereich., Grundsätzlich kann man sagen: Je geringer die tägliche Stückzahl und je unkomplizierter die Aufgabe, desto lohnender ist die Handarbeit. Wenn es aber Arbeitstage gibt, an denen mehrere Dutzend Kabel abgelängt und nicht nur an der Spitze abisoliert, sondern auch einer Fensterabisolierung versehen werden sollen, dann lohnt sich die Automatisierung. Hierbei geht es nicht nur darum, Zeit zu sparen, die ein komplizierter Prozess natürlich verschlingt. Ein größeres Argument ist die Wiederholgenauigkeit. Eine milimetergenaue Fensterabisolierung verlangt geübte Hände. Die aber werden immer seltener und können meist auch für deutlich qualifiziertere Jobs eingesetzt werden. Das alles spricht deutlich für die Automatisierung, zumal sowohl Tischmodelle als auch die Kompakt- und Mittelklasse sich schnell amortisieren.

Sauber Kabel bearbeiten, wie geht das?

Während das einfache Ablängen und Abisolieren mit der Zange relativ einfach zu erlernen ist, sind die Ansprüche in der Elektrotechnik und Industrie höher. Mehrstufiges Abisolieren und Abisolieren in Fenstern und von mehreren Abzügen erfordern per hand sehr viel Übung. Die Wiederholgenauigkeit lässt zudem zu wünschen übrig. Genau bei solchen Aufgaben rentiert sich das automatisierte Kabel bearbeiten.

KABEL BEARBEITEN: BESTE WAHL BIS 70 mm² QUERSCHNITT

Die Metzner AM 3000 Baureihe für die perfekte sowie automatisierte Kabelbearbeitung

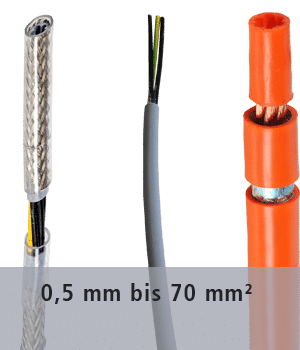

Kabel schneiden und abisolieren

von Querschnitten von 0,5 mm² bis 70 mm²

Weniger Slip

dank pneumatischer Bandführung

Kabel schneiden und abisolieren

mit Querschnitten von 0,5 mm² bis zu 70 mm²

Weniger Slip

dank pneumatischer Bandführung

Rotationsschneidkopf

für mehr Kabelbearbeitungsmöglichkeiten

Voriger

Die Modelle der Metzner AM 3000 Baureihe erledigen zuverlässig alle Aufgaben, wenn Sie Kabel bearbeiten. Zudem können diese mit den verschiedenen Peripheriegeräten aus der Metzner-Gruppe perfekt zu einer Produktionslinie nach Ihren Bedürfnisse gestaltet werden. Die AM 3800 sowie die AM 3850 mit Rotationsschnitteinheit bieten Ihnen eine ganze Reihe Benefits:

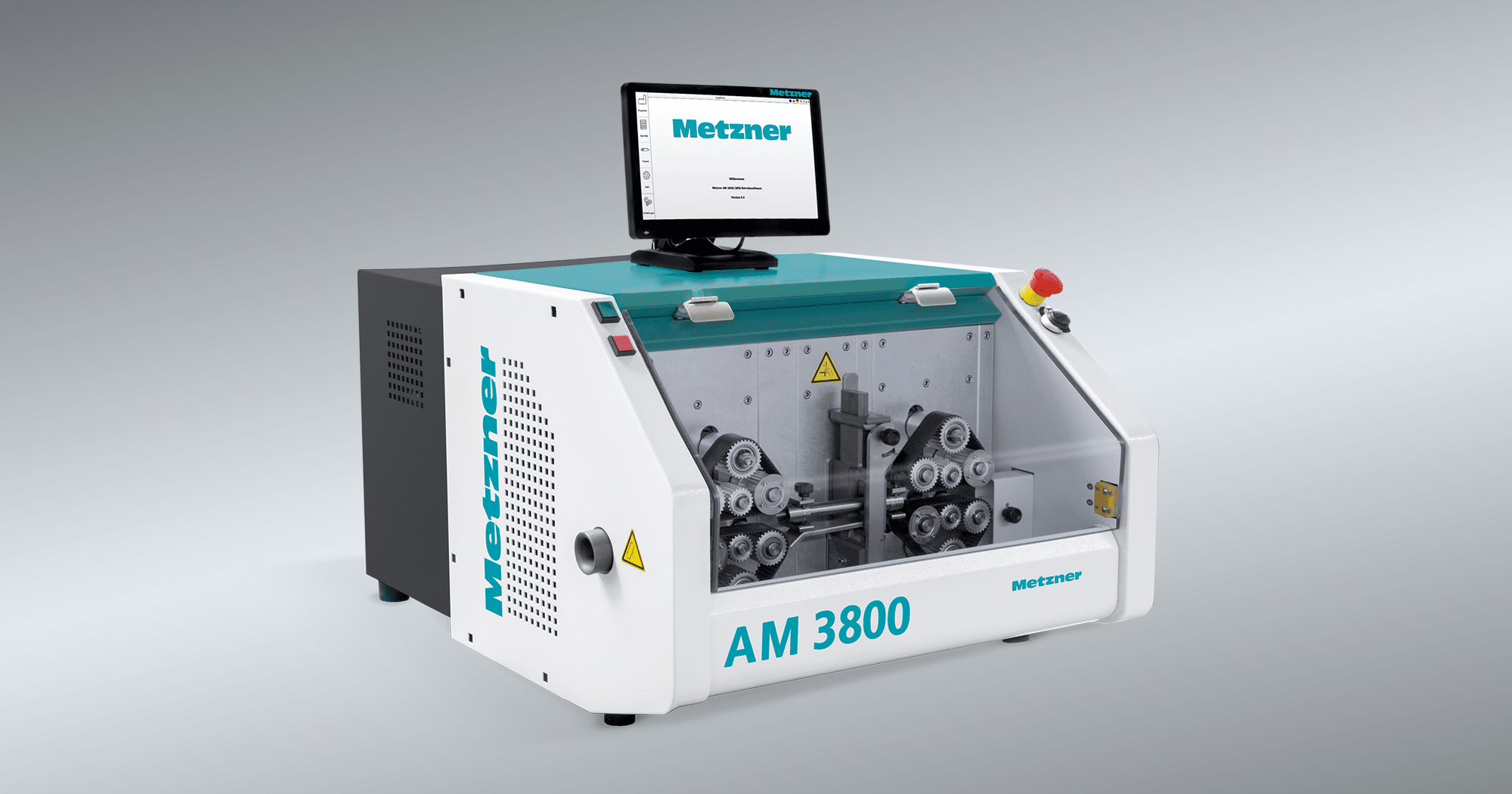

ANWENDUNGEN METZNER AM 3800

Die Metzner AM 3800 ist perfekt für folgende Aufgaben geeignet, wenn Sie Kabel bearbeiten:

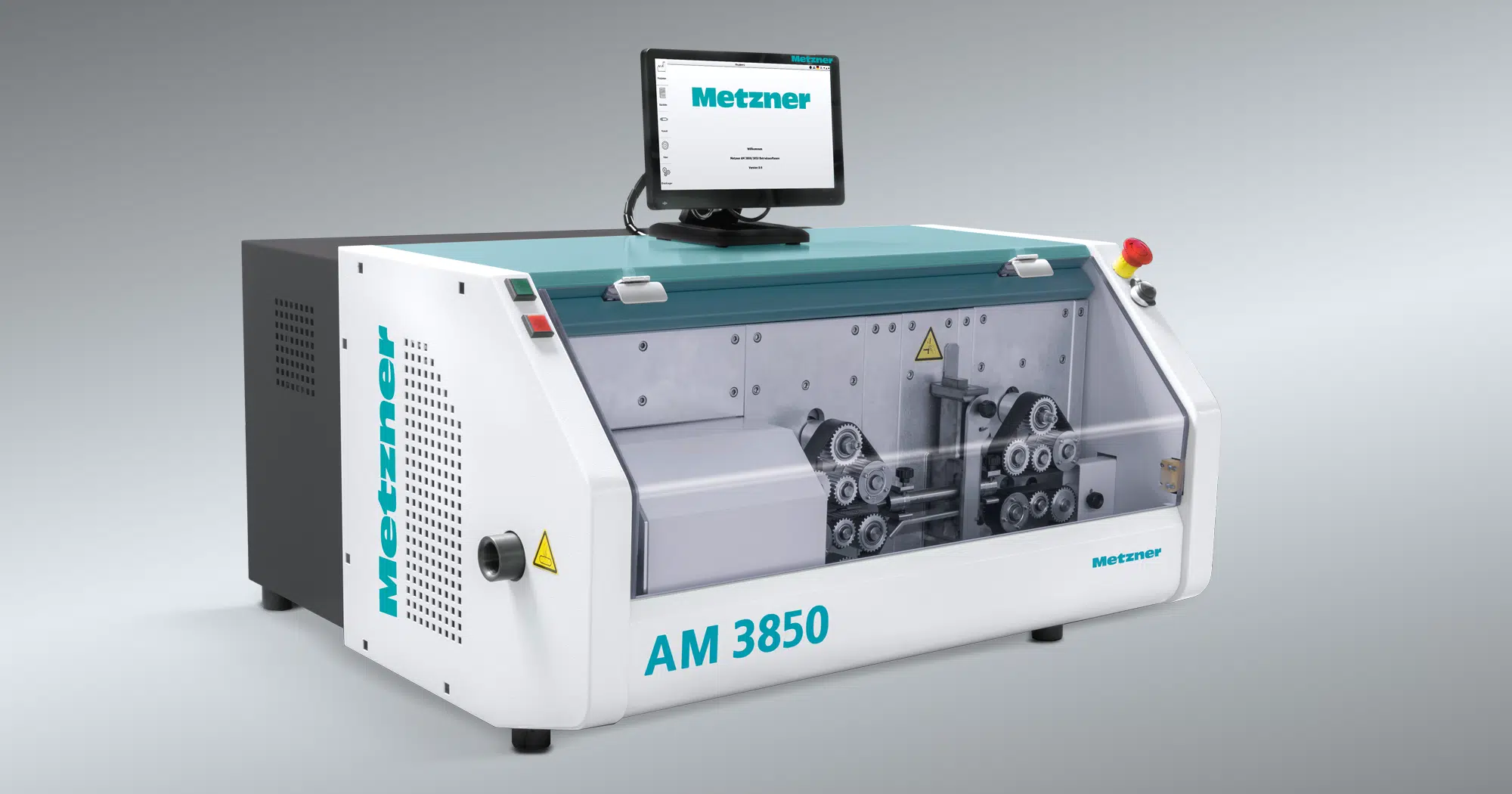

ANWENDUNGEN METZNER AM 3850

Die Metzner AM 3850 ist die ideale Lösung für folgende Aufgaben, wenn Sie Kabel verarbeiten:

TECHNISCHE DATEN

Funktionen	AM 3800	AM 3850
Rotativ Schneidmodul	–
Ablängen
Abisolieren mit Vollabzug
Abisolieren mit Teilabzug
Fensterabisolierung
Schlitzen
Mehrfach abisolieren	3-fach auf jeder Seite des Kabels	3-fach auf jeder Seite des Kabels
Flachkabel	–	–
BOM Processing
Erkennung des Materialendes
Kabellängen-Korrektur
Rezeptdaten-Management
Längen-Messsystem	optional	optional

Maschinen-Parameter
Transporteinheit	Band	Band
Netzwerk / MES interface (Industrie 4.0)	optional	optional
Remote-Wartung	PC integriert	PC integriert
Kabelquerschnitt mehrdrähtiger Leiter	0,5 – 70 mm²	0,5 – 70 mm²
Max. Durchmesser außen	20 mm	20 mm
Kabellänge	75 mm – 999 m	75 mm – 999 m
Max. Kabel-Transportgeschwindigkeit	180 m/min	180 m/min
Max. Abisolierung bei Vollabzug	Kabelanfang: 75 mm – 200 mm mit schwenkbarem Auslauf: 0 mm – 200 mm Kabelende: 0 mm – 145 mm	Kabelanfang: 75 mm – 200 mm mit schwenkbarem Auslauf: 0 mm – 200 mm Kabelende: 0 mm – 145 mm
USB/Ethernet
Elektroanschluss	230 V; 50 Hz	230 V; 50 Hz
Druckluftanschluss	6 bar	6 bar
Abmessungen (L x B x H)	691 mm x 788 mm x 926 mm	928 mm x 788 mm x 926 mm
Gewicht	100 kg	100 kg
Bildschirm	15″ Touchscreen	15″ Touchscreen

DOWNLOADS

Datenblatt Metzner AM 3800
Katalog Metzner Kabel- und Wellrohrbearbeitung

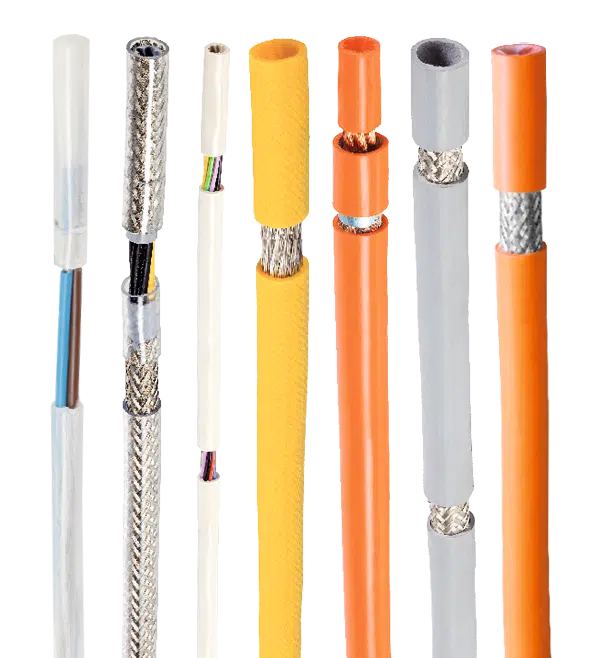

Das ganze Spektrum von 0,5 bis 70 mm² - serienmäßig sowie ohne kostenpflichtige Extras

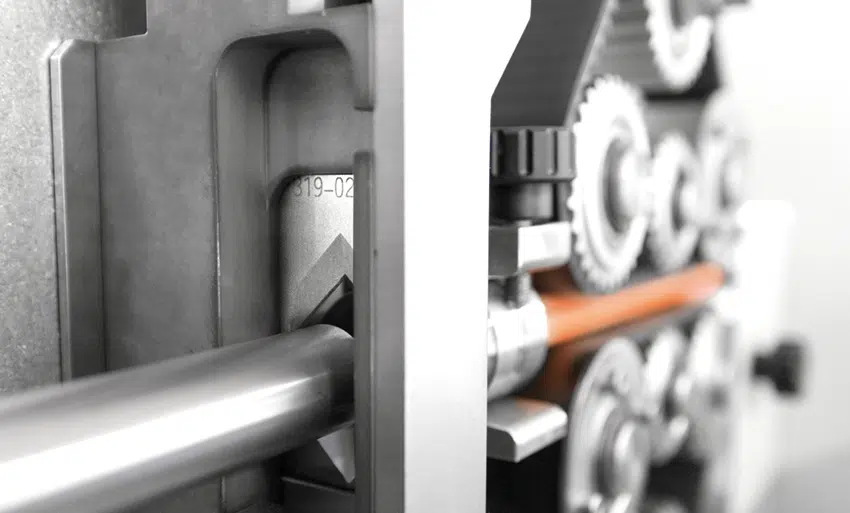

Sowohl die Metzner AM 3800 als auch die AM 3850 bieten Ihnen höchste Flexibilität. Denn das patentierte Doppelmesser ermöglicht nicht nur unterschiedliche Schnitttechniken, sondern auch Querschnitte von 0,5 bis 70 mm². Dies alles ist zudem ohne kostenpflichtige Zusatzoptionen möglich. Den notwendigen Wechsel der Messer und Führungen erledigt Ihr Team dabei natürlich werkzeuglos.

Bis zu 40 % kraftvollere Motoren sowie ein besonders schonender Vorschub

Die Metzner AM 3800 sowie 3850 steigern aber nicht nur die Produktivität Ihrer Fertigung. Sie sorgen zudem für eine hervorragende Qualität. Das Transportband schont das Material und führt es außerdem dank Pneumatik mit geringst möglichem Schlupf zum Messer. Aufgrund dieser Technik sind bei einem Vorschub von 180 m in der Minute Wiederholgenauigkeiten von +/- 1 mm möglich. Ebenso erreicht der Motor die hierbei notwendige Kraft spielend. Dieser ist nämlich von Haus aus großzügig ausgelegt, so dass er bis zu 40 % mehr Schnittkraft erzeugt als die Motoren vieler anderer Maschinen. Dies zahlt natürlich auch auf die Qualität des Schnittergebnisses ein.

Eine voll ausgestattete Maschine mit vielfältigem Einsatzspektrum

Eine wirklich vollständige Software-Ausstattung gehört ebenso zum Leistungsspektrum der Metzner AM 3800 und AM 3850. So sind sowohl die MES- als auch die PC-Integration serienmäßig mit dabei. Außerdem ist auch das Stücklisten-Programm ohne Aufpreis im Lieferumfang erhalten. Zudem sind beide Modelle für alle Arten des Pre- und Postprocessing vorbereitet. Die Schnittstelle für den oder die Drucker ist außerdem serienmäßig vorhanden. Sie erhalten also eine solide, langlebige und vollständige ausgestattete Maschine.

Hervorragender ROI dank Metzner Long-Life Design

Metzner Maschinen sind so konstruiert, dass sie nach dem Einfahren jahrelang problemlos Ihre Produktion automatisieren. Sie zeichnen sich dabei als besonders wartungsarm aus. Software-Upgrades können vom Metzner Service auf Wunsch remote aufgespielt werden. Trotzdem ist es möglich, Ihre Metzner Maschine auf Ihre individuellen Wünsche, wie Sie kabel bearbeiten müssen, anzupassen.

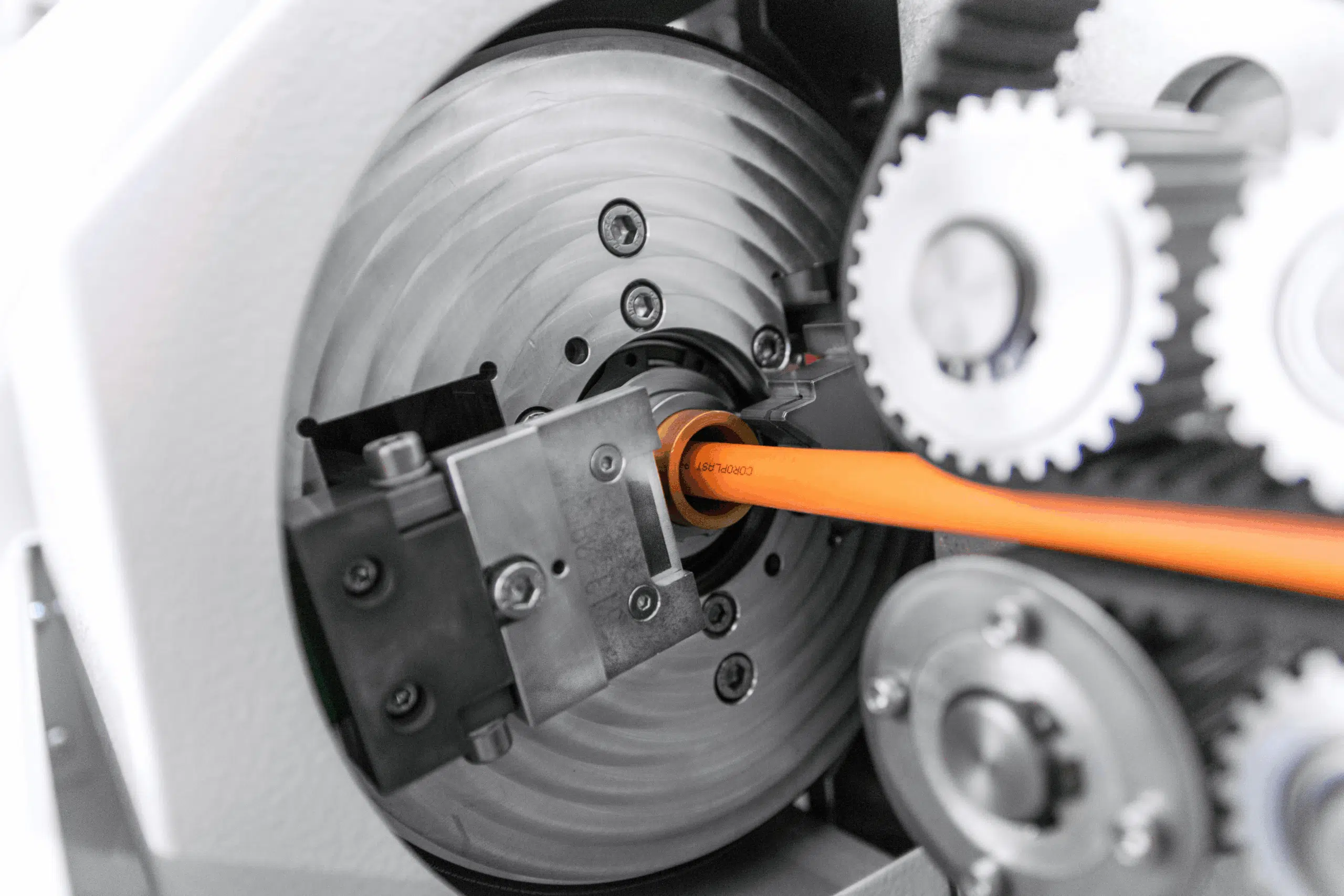

Optional mit Innenleiterabisolierung, zudem als AM 3850 serienmäßig mit Rotationsschnitt

Die Metzner AM 3800 und die Metzner AM 3850 mit serienmäßiger Rotationsschnitteinheit können ebenso an Ihre individuellen Bedürfniss angepasst werden. Dies kann z.B. durch eine Umprogrammierung der Software erfolgen. Zudem sind beide Maschinen mit automatischer Bearbeitung des Innenleiters erhältlich. Dieses Modul zum Kabel bearbeiten können Sie ebenfalls nachrüsten.

Ihr persönlicher Kontakt ist nur 1 Klick entfernt.

Sie haben Fragen zur Metzner AM 3800 oder AM 3850? Wir sind für Sie da.

Hier klicken

KOMPATIBEL MIT:

sämtlichen aktiven, motorisierten Metzner und ebenso Ramatech Kabelzuführsystemen

allen passiven Metzner Zufuhrlösungen für Spulen und Trommeln sowie alle Durchhangführungen

allen Ramatech Ringwicklern – mit oder ohne Bindefunktion oder ebenso als Duo-Version

allen Druckern. Sie können wählen zwischen Tintenstrahl- und Thermotransfer-Druck bzw. Lasermarkierung sowie Heißprägedruck
