MATERIALABLEGER: QUALITÄTS-MANAGEMENT INKLUSIVE
Eckumsetzer, Ringwickler und Materialableger für Gummi- und Kunststoffprodukte
In der automatisierten Produktion ist es der logische nächste Schritt, ebenso die fertigen Teile automatisch zu entnehmen, zu zählen und zu sortieren. Darüber hinaus sorgen Metzner Materialableger dafür, dass empfindliche Produkte unbeschädigt abgelegt werden.

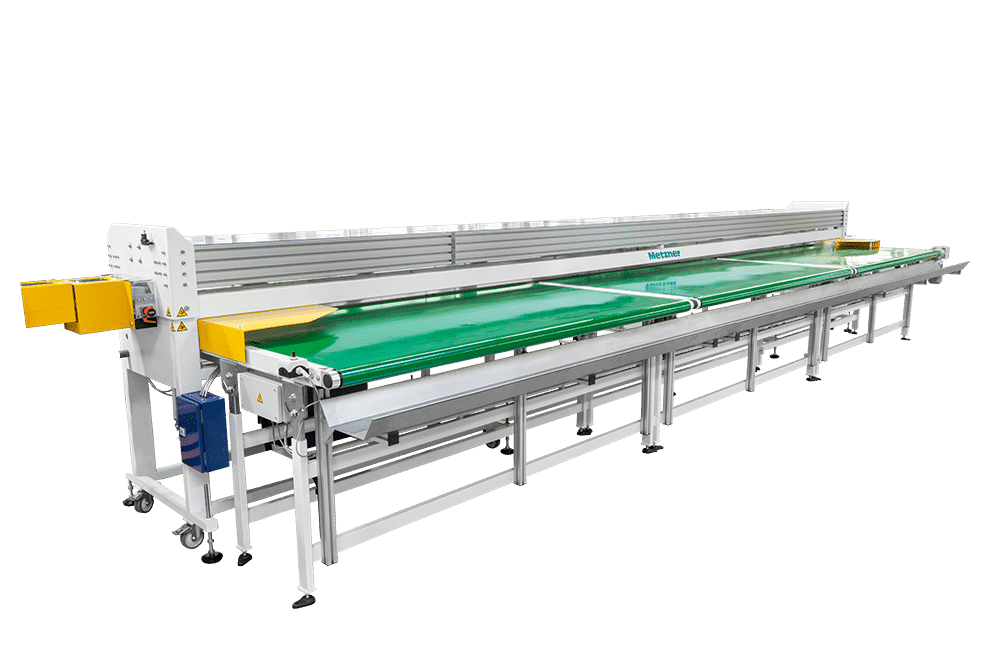

Hierzu bietet Metzner zum einen Eckumsetzer an, bei denen ein Querförderband Ihre Produkte von der Ecke weg transportiert. Zum anderen gibt es Materialableger, bei denen der Transport über die Stirnseite erfolgt.
Materialableger mit Schieber, Bürste oder berührungsloser Ablage mit Druckluft
Für die Ablage haben Sie die Wahl, ob Sie einen Schieber, eine Bürstenvorrichtung oder den berührungslosen Weg mit Druckluft wählen.
Ebenso bietet Metzner einen Ringwickler mit eingebauter Zugregelung zur Vermeidung von Materialdehnung an. Er ist für Ringe bis zu einem Außendurchmesser von 450 mm geeignet und wird ebenso für undurchlässige Schläuche verwendet.
ANWENDUNGEN
- Alle Profile, Schläuche und andere Produkte aus Gummi oder Kunststoff: Eckumsetzer sowie Materialableger
- Empfindliche Produkte (z.B. Profile mit Textilanteil oder grafischer Gestaltung): Eckumsetzer sowie Materialableger mit kontaktfreier Ablage durch Druckluft
- Undurchlässige Schläuche: Ringwickler
TECHNISCHE DATEN
| Leistung | Eckumsetzer Professional | Eckumsetzer Economy | Materialableger Professional | Materialableger Economy | Ringwickler |
| Länge des Materials | 3.000 mm – 6.000 mm | 3.000 mm – 6.000 mm | max. 6.000 mm | max. 6.000 mm | |
| Breite des Materials | max. 100 mm | max. 400 mm | |||
| Höhe des Materials | max. 30 mm | max. 80 mm | |||
| Schlauchdurchmesser | 15 mm | ||||
| Schlauchring: Innen- | Außendurchmesser | 150 mm- 350 mm | 200 mm – 450 mm | ||||
| Ringgewicht | max. 50 kg | ||||
| Transport-/Rotationsgeschwindigkeit | 70 m/Min. | 70 m/Min. | 120 m/Min. | 120 m/Min. | 200 Runden/Min. |
| Spezifikation | |||||
| Elektroanschluss | 3~400 V; 50/60 Hz; 2,0 A | 3~400 V; 50/60 Hz; 2,0 A | 230 V; 50/60 Hz; 2,0 A | 230 V; 50/60 Hz; 2,0 A | 230 V; 50/60 Hz; 6,0 A |
| Druckluftanschluss | 6 bar | 6 bar | 6 bar | 6 bar | 6 bar |
| Abmessungen (L x B x H) | 1.000 mm – 5.000 mm variabel | 1.000 mm – 5.000 mm variabel | 1.000 mm – 5.000 mm variabel | 1.000 mm – 5.000 mm variabel | variabel |
| Gewicht | 300 kg | 300 kg | längenabhängig | längenabhängig | variabel |
AUSSTATTUNG
| Eckumsetzer Professional | Eckumsetzer Economy | Materialableger Professional | Materialableger Economy | Ringwickler | |
| Entnahme | Schieber, Bürste oder Druckluft | Schieber, Bürste oder Druckluft | Führungskanal | Schieber | absenkbare Dorne |
| Gut- und Schlecht-Teil-Sortierung |  |
|
– | – | – |
| Zusätzliche Sortierung | |
– | |
|
– |
| Zweiseitige Entnahme | |
– | – | |
– |
| Integrierte End-Sensing Funktion | |
– | |
optional | – |
| Pneumatische Anhebefunktion für sofortige Fehlerbehebung | – | – | |
optional | – |
| Längen-Messsystem | – | – | – | – | optional |
| Schneideeinheit | – | – | – | – | optional |
| Verlegeeinheit | – | – | – | – | optional |
| Anpassung des Drehmoments | – | – | – | – | optional |
| Kompatibel mit allen Metzner Maschinen | |
|
|
|
|
