IDEAL FÜR'S AUTOMATISIERTE SCHLAUCH SCHNEIDEN

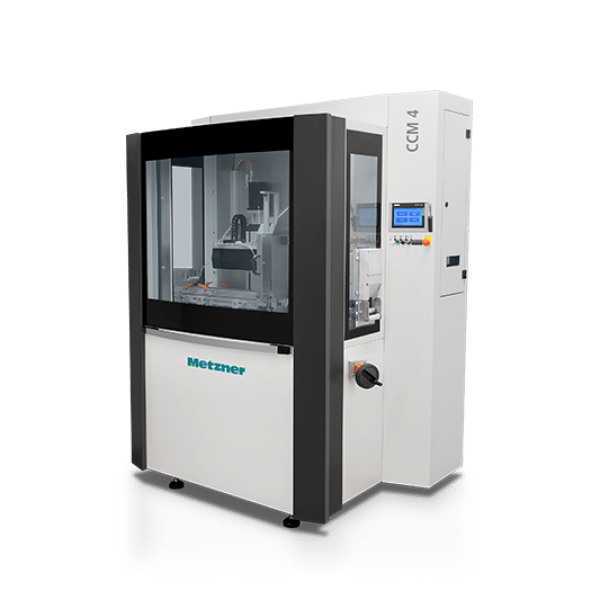

Metzner CCM 4 und CCM 4 Gasket - 500 Schnitte in stahlverstärkte Schläuche und Profile pro Minute
Die Metzner CCM 4 beherrscht beides, trockenes und nasses Profil- und Schlauch Schneiden aus stahlverstärktem Gummi und Kunststoff. Für diese Zwecke haben Sie die Wahl zwischen einer Wassersprühkühlung oder einer Mikronebel-Messerbefeuchtung. Immer aber swchneidet die Maschine bis zu 500 Schnitte pro Minute. Serienmäßig ist die CCM 4 zudem mit einem großzügig dimensionierten Förderband (800 mm lang) ausgestattet.
Die Metzner CCM 4 kann sowohl in einer Produktionslinie als auch als Stand-alone eingesetzt werden. Sie kann ebenso mit einem Stanzmesser ausgestattet werden, so dass auch Materialien ohne Stahlverstärkung verarbeitet werden können. Als weiter eBesonderheit kommt ein Messer hinzu, das auf Gehrung schneidet (Option).
INDIVIDUALISIERUNG
Wie bei allen Metzner Maschinen können auch die CCM Modelle nicht nur nach Ihren Wünschen aufgebaut werden, sondern auch mit Standardmodulen an Ihre Wünsche angepasst werden. Das Schneiden von Stahlschläuchen erfolgt somit so, dass Ihr Produkt exakt Ihren Qualitätsansprüchen genügt
Abstanderkennung
Dank der Abstanderkennung schneidet das Messer exakt in die Lücke und erzeugt somit einen spanfreien Schnitt auf dem Metallträger. Dies verbessert einerseits den Schnitt und schont zudem das Messer.
Profilklemmen
Dank der Profilklemmen ist das Material optimal fixiert während des Schnitts. Ein weiterer Vorteil ergibt sich, wenn Sie Schleifscheiben verwenden. Dies verbessert nämlich die Schnittoberflächen. Somit sind sie perfekt vorbereitet für das Verschweißen der Dichtungsprofile ohne Nacharbeit.
Zusätzliches Schneidewerkzeug
Die Metzner CCM 4 ist serienmäßig mit einem Platz für ein zusätzliches Schneidwerkzeug ausgestattet. So machen Sie sie ganz einfach zu einem Allrounder, der zudem auch für Materialien ohne Stahlverstärkung eingesetzt werden kann.
Schnitt auf den Markierungen
Ein Sensor entdeckt markierte Bereiche und kontrolliert somit den Schnitt auf der Markierung. Selbstverständlich können Sie ebenso eine Distanz festlegen, in der ein Schnitt zur Markierung durchgeführt werden soll.
Automatischer Abfallschnitt
Ein Sensor entdeckt markierte sowie non-konforme Materialbereiche. Die Maschine nimmt dabei selbstständig einen Abfallschnitt vor. Als Teil der automatischen Qualitätssicherung wird Material, das nicht den Vorgaben entspricht, nicht weiterverarbeitet.
Netzwerk
Mit diesem Tool senden CCM-Maschinen Informationen zum Produktionsstatus an einen externen Leitstand. In Kombination mit Profibus-Anschlüssen können sie also vollständig ferngesteuert werden.
E-Service Modul
Dank dieses Tools verfügt jedes CCM wahlweise über eine eigene IP-Adresse oder einen Zugang zum Mobilfunknetz. So kann Sie der Metzner Service effektiv und kosteneffizient mit Fehlerdiagnosen, Ersatzteilberatung oder Reparaturempfehlungen unterstützen.
TECHNISCHE DATEN
| Leistungsdaten | Metzner CCM 4 |
| Materialabmessungen | 100 mm x 30 mm |
| Kreismesser Rotationsgeschwindigkeit | 1.000 bis 6.000 oder 4.000 bis 10.000 |
| Längenintervall | 0,1 mm |
| Zufuhrgeschwindigkeit | 120 m/Min. |
| Max. Schnittrate: Kreismesser | 100 Schnitte/Min. |
| Max. Schnittrate: Stanzung | 170 Schnitte/Min. |
| Typische Wiederholraten | +/- (1 mm + 0,2% L) |
| Technische Daten | |
| Elektroanschluss | 3~400 v; 50/60 Hz; 16 A |
| Druckluftanschluss (nur notwendig bei Stanzungen) | 6 bar |
| Abmessungen (L x B x H) | 2.000 mm x 1.300 mm x 2.300 mm |
| Gewicht | 900 kg |
| Ausstattung | |
| Steuerung | Siemens mit Touch Screen 7″ in Farbe |
| Lückenerkennung | optional |
| Zusätzliches Schneidewerkzeug |  |
| Kühlwasser-Kreislauf | |
| Automatisches Herausschneiden von Fehlern | optional |
| E-Service Modul | optional |
| Minimalmengen-Schmierung | optional |
Metzner CCM 4 Gasket:
Die Kreismessermaschine CCM 4 Gasket hat Metzner speziell für das Schneiden von Flach-Dichtungen aus Stahlschläuchen bzw. Rohren entwickelt:
- Für Schläuche und Rohre von max. 30 bzw. 50 mm Durchmesser
- Für Schlauch- und Rohrlängen von 1 bis 1.000 mm
- Für Schnittkapazitäten bis zu 500 Schnitte pro Minute
